金屬膜電阻和晶圓電阻有什么區別和聯系

金屬膜電阻器和晶圓電阻的定義

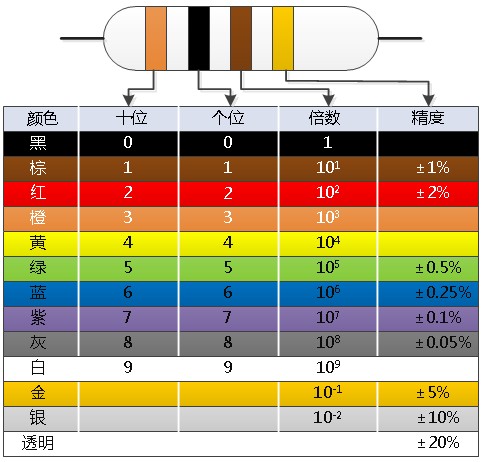

金屬膜電阻器的定義，使用金屬膜將電流限制在一定水平的電阻器稱為金屬膜電阻器，也叫色環電阻，參見色環電阻的識別。金屬膜電阻器構造，金屬膜電阻器中，錫和銻或鎳鉻用于構造膜。通過將金屬膜放置在陶瓷基板上來制造金屬膜電阻器。金屬膜抵抗流過金屬膜的電流。因此，它充當電流的電阻元件。陶瓷基板不允許熱量通過。因此，它充當了熱絕緣材料。

金屬膜電阻器的電阻與金屬膜層的厚度成反比。厚度更大的金屬膜層為自由電子從一個地方自由移動到另一地方提供了很大的空間。因此，自由電子與原子碰撞的可能性很小。因此，只有少量的自由電子與原子碰撞。與原子碰撞的少量自由電子失去了能量，剩余的大量自由電子通過攜帶電流自由移動。因此，具有非常厚的膜層的金屬膜電阻器允許大量的電流。

厚度小的金屬膜層為自由電子提供了較小的空間。因此，自由電子與原子碰撞的可能性很高。因此，大量的自由電子與原子碰撞。與原子碰撞的大量自由電子失去了能量，剩余的少量自由電子通過攜帶電流從一個地方自由移動到另一地方。因此，具有非常薄的膜層的金屬膜電阻器僅允許少量電流。

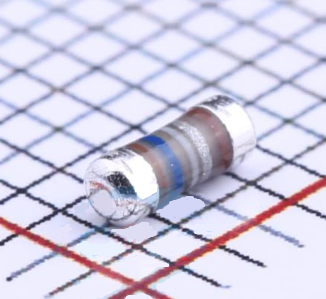

晶圓電阻是一種金屬膜柱狀電阻，晶圓電阻又可稱為圓柱型電阻、無腳電阻、或無引線電阻，主要用于表面貼裝加工程序。晶圓電阻在功能上，機械結構上，電氣特性上，安全性上，明顯優于貼片電阻或者晶片電阻，晶圓電阻雜音比厚膜晶片電阻器更低，電極強度高于晶片電阻器。

金屬膜電阻器和晶圓電阻的區別和聯系

首先，金屬膜電阻和晶圓電阻最直觀的區別就是外形，金屬膜電阻有兩個引線，而晶圓電阻是無引線的，即無引線金屬膜電阻器也叫晶圓電阻。。引腳，又叫管腳，英文叫Pin。就是從集成電路（芯片）內部電路引出與外圍電路的接線，所有的引腳就構成了這塊芯片的接口。引線末端的一段，通過軟釬焊使這一段與印制板上的焊盤共同形成焊點。引腳可劃分為腳跟、腳趾、腳側（side）等部分。如圖。

其次，晶圓電阻與金屬膜電阻相比，由于去掉了引線，因此晶圓電阻有很大的降低了直插電阻在高頻時引線所產生的寄生電感，同時晶圓精密電阻能夠解決直插電阻小阻值中精度與溫度系數無法提高的難題，與片狀電阻相比，晶圓電阻由于更大的表面面積使之耐電流，耐高壓的性能大大提升，不論晶圓電阻在功能上，機械結構上，電氣特性上，或安全性上，都明顯優于常規貼片電阻和插件電阻。

最后，晶圓電阻與電路板的接點是用表面黏著技術(SMT: Surface Mount Technology)將電阻本體固定在電路板上，這與傳統有兩只腳的插件電阻不同的地方在于使用SMT機器更加快速、精準、有效率。其表面黏著技術與片式貼片電阻(Chip Resistor)相同，并且在相同的功率范圍具有相對應的大小可互相取代，因此，增加了使用方便性。 晶圓電阻在機械特性或電子特性上明顯優于片式貼片電阻，例如: 抗震、不易變形、耐熱沖擊、適合工業或長期在惡劣的環境中使用。

這里還要說一下，在貼片電阻行業，有的生產廠家也直接把金屬膜電阻叫作晶圓電阻，比如風華的金屬膜電阻。下面我們介紹下風華高科的金屬膜精密電阻

① 極好的整體穩定性，使用溫度范圍是-55～+155℃，最高工作電壓高達200V

② 極高精度，最高能達到±0.1%

③ 低溫漂系數，±10ppm/℃、±15pm/℃、±25pm/℃、±50pm/℃、±100pm/℃可選

④ 高功率，可達1W

⑤ 尺寸有2.0*1.3、3.5*1.4、5.9*2.2三種可選，單位mm

基于以上特性，適用于功率型、高壓沖擊型、精密型、安全性要求高的高階電路中使用

1、醫療電子

2、測量校準設備

3、工業制程控制系統

4、航天和飛機電子設備

5、測試與測量儀器

6、電子電信設備
